中心供氧系统设计要点有哪些?这三点很重要

返回列表 来源: 智诚联帮 发布日期: 2022.05.07

中心供氧系统,是医院建设不可或缺的重要系统,在疫情常态化下,其更是确保患者身体健康和生命安全的关键设备。中心供氧系统的设计是一个专业性较强的工作,对系统的每个环节都需要做细致周密的设计以保证其安全运行。下面就由拥有25年中心供氧系统设计建设经验的智诚联帮,从气源选择、设备选型、管网设计等多个方面,介绍中心供氧系统设计需要重点关注的一些要点。


在气源设计方面。中心供氧系统氧源可选用医用分子筛制氧设备(俗称医用制氧机)、液氧贮罐及氧气汇流排等三种方式之一或其中两种方式组合。可根据医院规模大小、安装条件、发展规划等因素设计合适的氧源。中心供氧系统设计的总体要求应是确保中心供氧系统运行的高可靠性,即 “在任何情况下都能连续供氧”,根据《医用气体工程技术规范》(GB50751-2012)规定,氧源应采用“一用、一备、一应急”的设计思路。

在设备选型方面。氧源设备一般有:氧气汇流排供氧、液氧贮罐供氧、医用分子筛制氧设备等三种。通过对比三种氧源设备的特点,结合医院自身需求来进行选择。一般情况,用氧量较大的综合性医院选用医用分子筛制氧设备或液氧贮罐作为主氧源,氧气汇流排作为备用和应急氧源,注意选用液氧时要满足安全防火间距的要求。另外,在配置上尽量采用“多用一备”的形式,机器采用相同型号,以备维护。

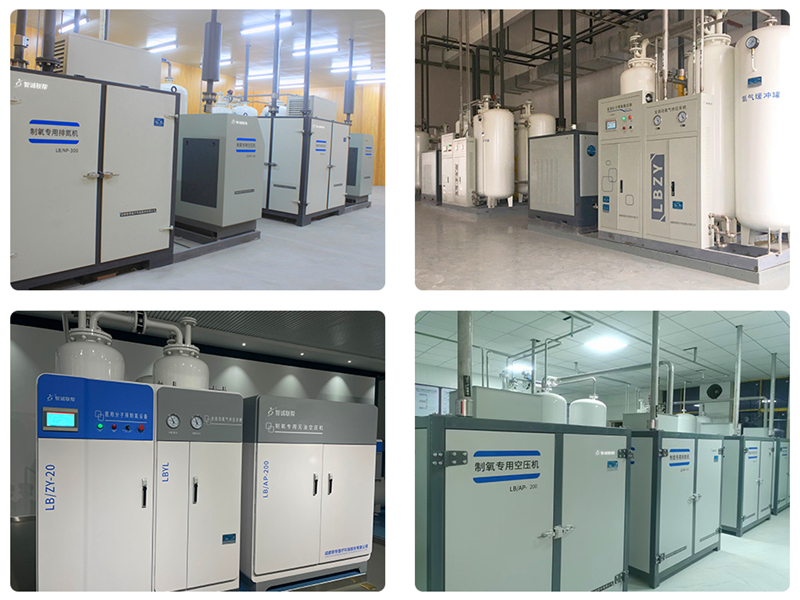

联帮分子筛制氧机房

在管网设计方面。中心供氧的管材均应采用无缝铜管或无缝不锈钢管。中心供氧系统管材在安装前应清洗内部并进行脱脂处理,用无油压缩空气或氮气吹除干净,禁止存放在油污场所;所有管材在进场前须经试压合格后,脱脂去油、吹干后两端封闭运至现场;管道安装不许与易燃、腐蚀性气体、电缆、蒸汽、空调等共管井共桥架。

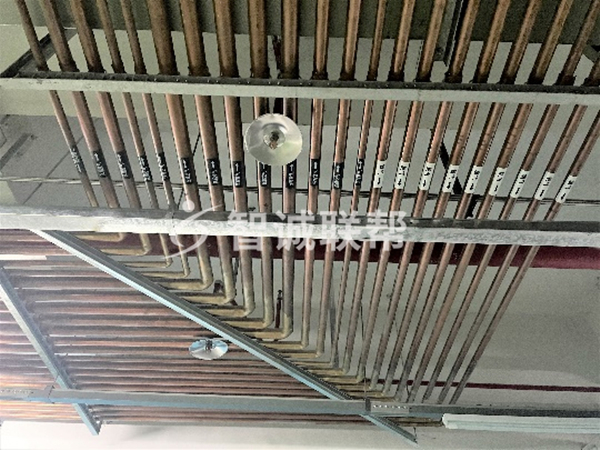

 管网

另外,中心供氧系统设计还需遵循相关法规要求、结合医院区域环境、运营需求、医院概算、周边人口等实际情况,从医院的未来发展着手,综合考虑医院的高效率运营目标、低碳节能发展指标、医院智能化建设水平等多方面因素。
