医用中心供气系统设计要点有哪些?

返回列表 来源: 智诚联帮 发布日期: 2022.04.15

医用气体系统被称为“生命支持系统”,是医院建设不可或缺的重要装备,在疫情常态化下,其更是维护医院安全运营,确保患者、医护人员身体健康和生命安全的关键环节。医用气体系统设计是一个专业性较强的工作,涉及知识众多,对系统的每个环节都需要做细致周密的设计以保证其安全运行。智诚联帮总结 25年的医用气体系统设计建设经验,从气源、设备、管网等三个方面,分享医用中心供气系统设计需要重点关注的一些要点。

医用气体系统

在气源设计方面。医用气体系统通常包括氧气系统、压缩空气系统、负压吸引系统、笑气系统(一氧化二氮)、二氧化碳系统、氮气系统等。在医院中最常用、使用量最大的医用气体主要是氧气、压缩空气、负压吸引等3种气体系统,医院也都会为这3种气体建设专用机房,而其他气体则主要采用汇流排或气体钢瓶等形式。医用气体系统设计的总体要求应是确保医用气体系统运行的高可靠性,即“在任何情况下都能连续供气”,采用“一用、一备、一应急”的设计思路。

医用气体水印

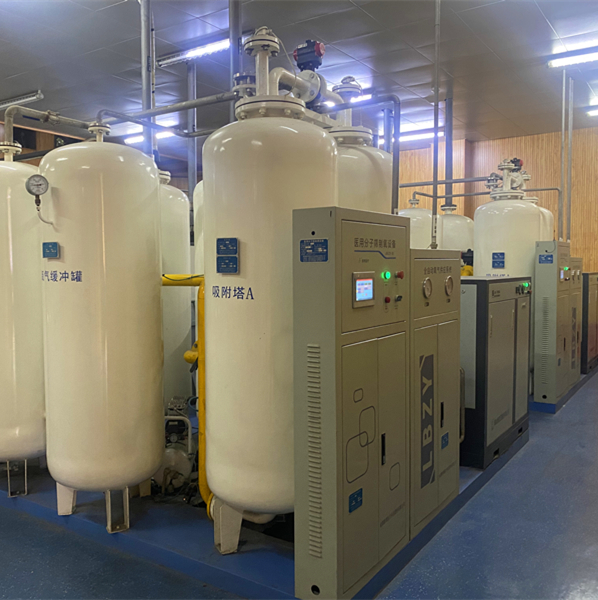

在设备选型方面。氧气源一般有:氧气汇流排供氧、液氧贮罐供氧、医用分子筛制氧设备供氧三种。用氧量较大的综合性医院一般都选择医用分子筛制氧设备。若医院地处液氧供应充足、运输方便地区且能找到合适的位置满足液氧安全距离的要求亦可选择液氧贮罐供氧。压缩空气与负压吸引系统根据《医用气体工程技术规范》4.1.2.3规定,宜选用无油压缩机 以免油对医疗设备的损坏,在配置上尽量采用“多用一备”的形式,机器采用相同型号,以备维护。

制氧

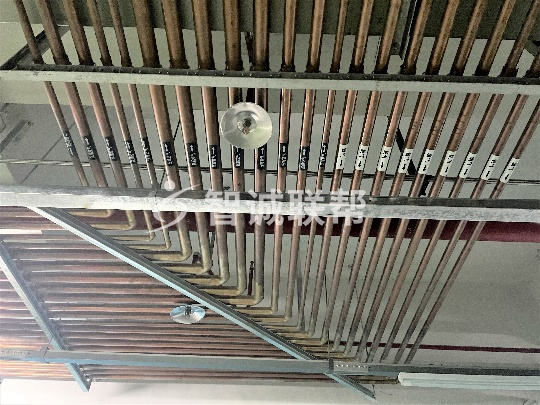

在管网设计方面。除设计真空压力低于27kPa的真空管道外,医用气体的管材均应采用无缝铜管或无缝不锈钢管。医用气体系统管材在安装前应清洗内部并进行脱脂处理,用无油压缩空气或氮气吹除干净,禁止存放在油污场所;所有管材在进场前须经试压合格后,脱脂去油、吹干后两端封闭运至现场;管道安装不许与易燃、腐蚀性气体、电缆、蒸汽、空调等共管井共桥架。

resource/images/03eca4110f954d579509fff848e99337_10.jpg

另外,医用气体系统设计还需遵循相关法规要求、结合医院区域环境、运营需求、医院概算、周边人口等实际情况,从医院的未来发展着手,综合考虑医院的高效率运营目标、低碳节能发展指标、医院智能化建设水平等多方面因素。
