青海玉树机场 | 高原供氧系统项目建设

返回列表 来源: 智诚联帮 发布日期: 2023.01.11

近日,联帮承建的青海玉树机场高原环境供氧项目建设收尾工作已全部完成,机场部分区域的供氧设施现已投入使用。

青海玉树机场位于中国青海省玉树藏族自治州玉树市,为4C级中国国内支线机场,当地海拔3950m,属高高原机场,通过建设高原环境供氧系统,可为旅客和机场工作人员提供安全、完善的用氧设施,帮助缓解高原反应。

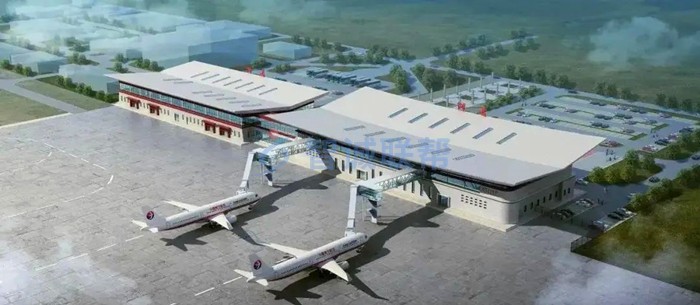

 玉树机场效果图

玉树机场效果图

系统构成

高原环境供氧系统主要由4部分构成:氧源部分、氧气管网系统、出氧终端以及智慧运营平台。玉树机场供氧区域涉及:母婴室、安检室、急救室、值班室、消控室、贵宾室等,机场内也设立有专门的吸氧室供高反严重者使用。

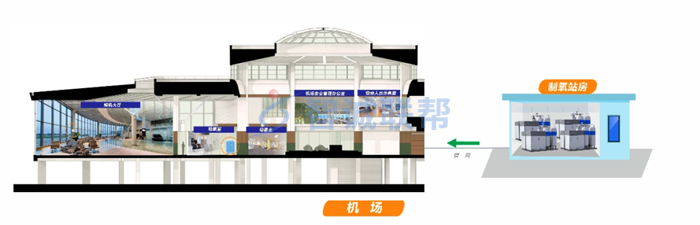

 机场环境供氧示意图

机场环境供氧建设示意图



联帮医疗设计团队根据机场年旅客运输量、需要供氧的区域场所数量和面积,计算出机场所需供氧量,选择适合机场的氧源形式和规格,通过管网系统将氧气输送至用氧区域,乘客和机场工作人员选择合适的终端吸氧。

在氧源的选择上,业主方主要从设备运行的安全可靠性、氧气获得的便捷性、经济性等各方面综合考虑,最终确定高原低能耗型低压无油医用分子筛制氧设备作为机场环境供氧系统的氧源。制氧设备针对高原低氧高寒环境特点研发设计,可很好适应高海拔环境,具有安全可靠、性能稳定、运行能耗低的特点。对业主而言,设备氧气制取费用低,后期运行维护方便、成本低,是低碳、智能的氧源。

管网系统

氧气管网系统管材为医疗级、食品级不锈钢管,它具有含碳量低、耐腐蚀、不易滋养细菌等优点。为进一步提高管网系统的安全性,设计团队在相应的管路节点安装了止火阀及定时循环吸气检测装置,当周边环境出现火光或供氧异常时,管路系统智能感应、自动报警并停止供氧,使得整套供氧系统的运行更安全可靠,终端氧气的质量也有了保障。

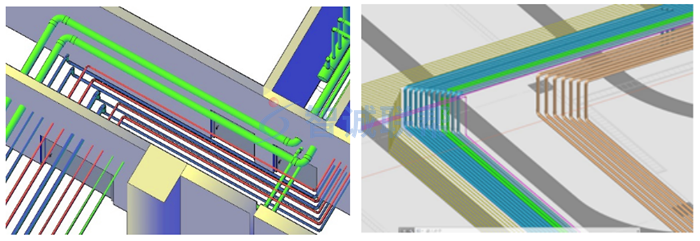

官网BIM设计示意图

管网BIM设计示意图

用氧终端

从吸氧方式来看,玉树机场主要有弥散式和鼻吸式两类用氧终端。

鼻吸式终端外观精致小巧,通过鼻导管吸入高浓度氧气可快速缓解缺氧症状,鼻吸管软管挂钩细节设计,吸氧体验更佳;内嵌卡合式吸水箱,加水湿润氧气,可提高用氧舒适度。

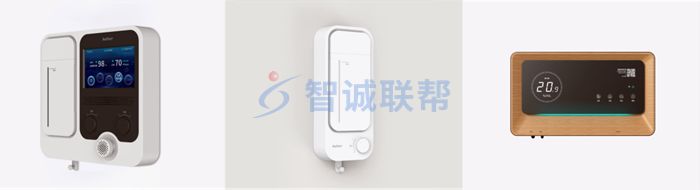

联帮出氧终端

机场内不同形式的出氧终端(产品设计示意图)



机场安装的弥散式出氧终端从终端的安装形式看有两款产品:

一款是壁挂式智能弥散出氧终端,它具有弥散、鼻吸双功能,可有效满足不同人群的用氧需求;触摸屏设计可显示氧气浓度、温湿度、海拔等各参数;终端可同时释放氧气和负离子净化空气,降低空间烟尘及异味;同时它具备人体感应、智能启停的功能,避免了不必要的能源浪费,降低了制氧设备和终端的启动频率,节约电能的同时,延长了设备的使用寿命。

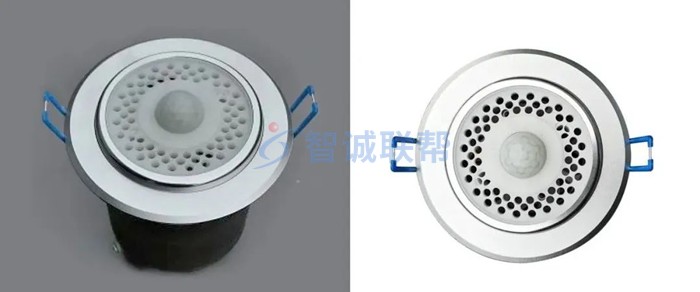

另一款弥散出氧终端为顶出式,安装在机场的值班室/值机室等区域的室内房间顶部。它具有出氧速度快,房间氧气迅速弥散的优点,自带负离子功能,可为用氧者提供新鲜、洁净富氧,终端可智能控制氧气浓度与出氧方向,进一步提高了用氧的舒适度。


布氧仪


智慧运营平台整套制氧设备配置了远程监控系统,接入联帮的智慧运营平台,对业主来说,这是一个方便、智能的制氧设备管理工具。

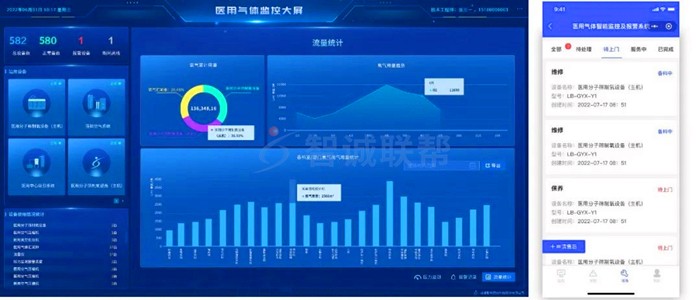

智慧运营平台

管理人员可通过PC端或手机小程序,实时查看整套系统的运行情况,包括氧源设备和各房间用氧终端每时段的氧气流量、浓度等参数;可远程操作控制设备启停;当制氧设备或某房间的出氧终端遇到故障时,系统会主动推送报警信号到手机短信,与此同时,系统自动停止运行中的制氧设备和出氧终端,进一步提高了系统的安全性。
